Schülerbuchsen/ Belegung verschiedener RC Sender

Für den Betrieb eines RC-Senders mit einem RC-Interface muss der Sender mit einer Schülerbuchse ausgestattet sein, die das PPM-Signal von außen zugänglich macht. Jeder Hersteller verwendet hier leider seinen eigenen Buchsentyp:

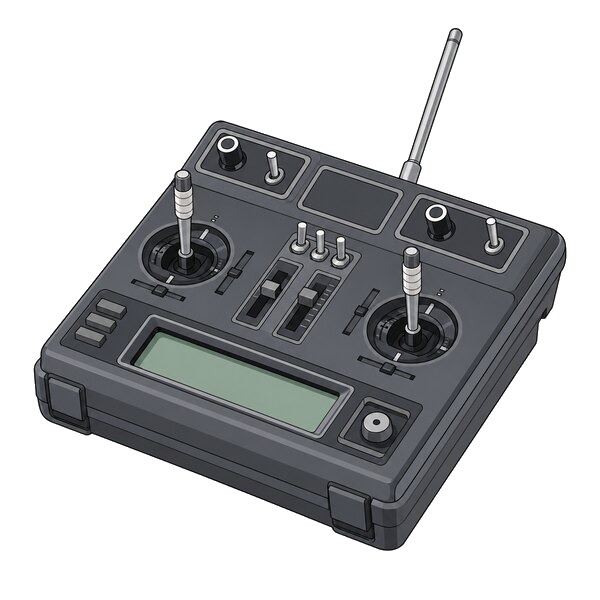

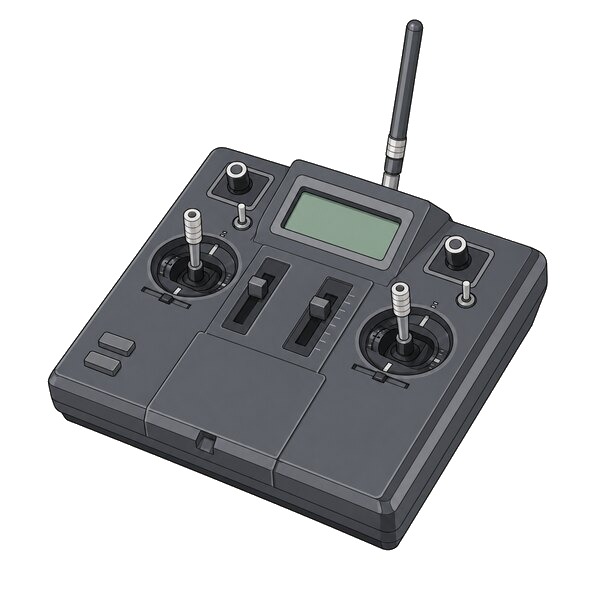

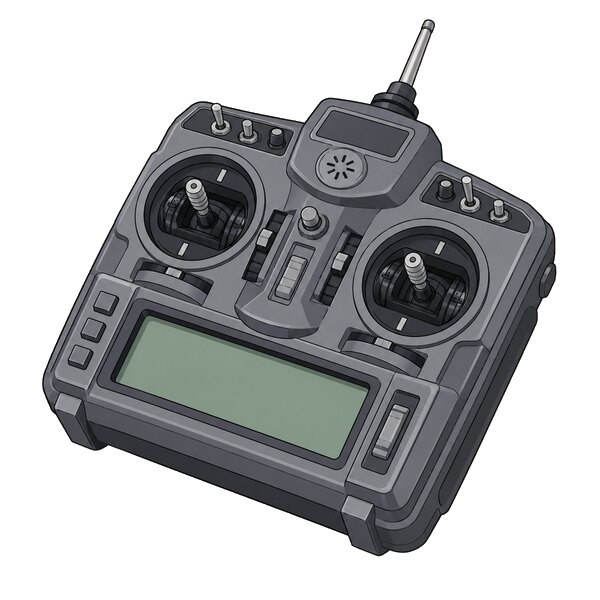

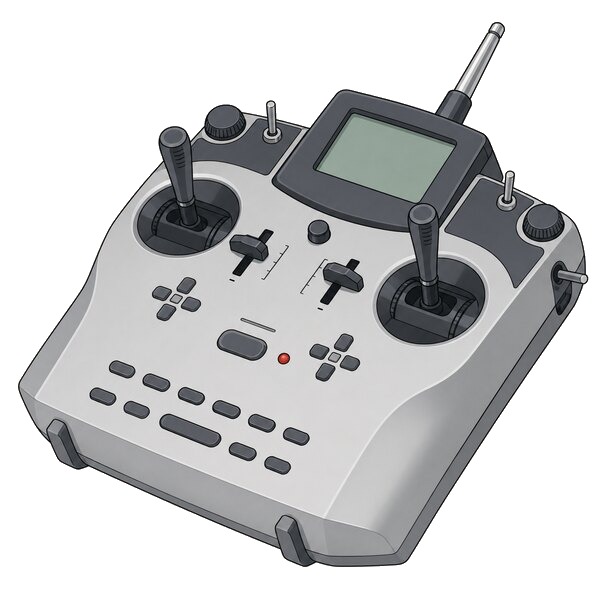

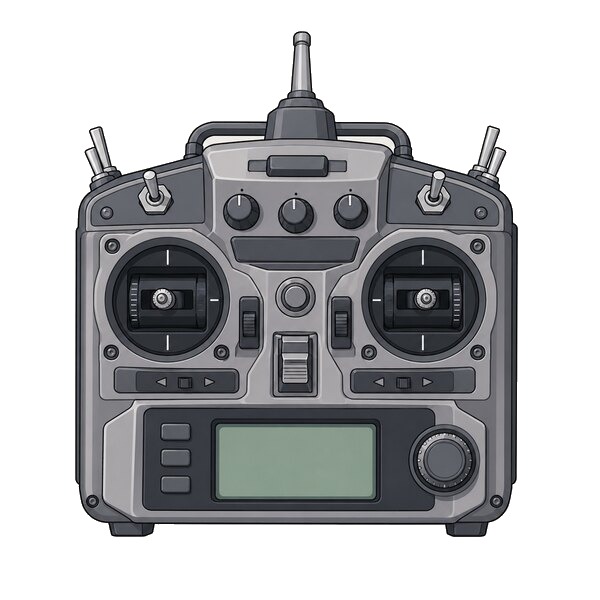

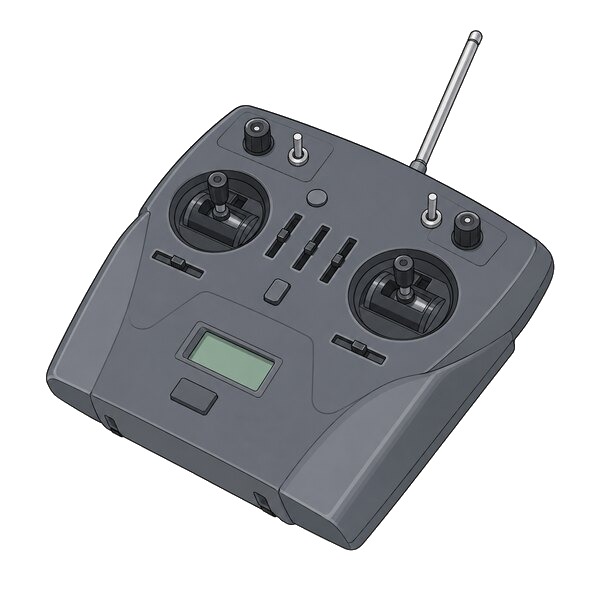

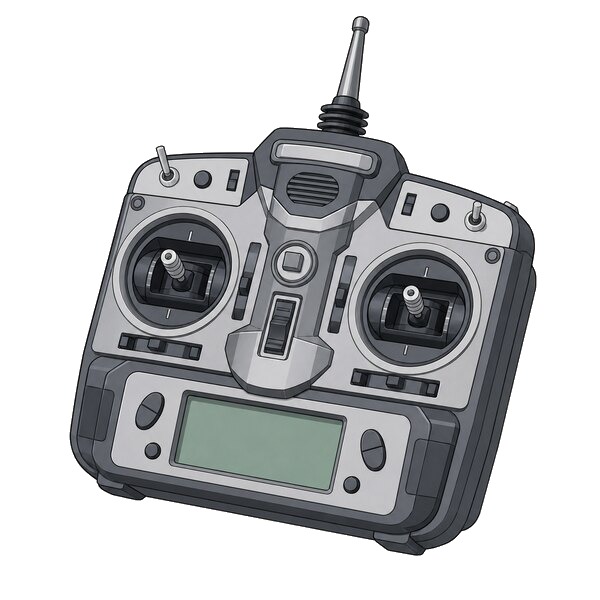

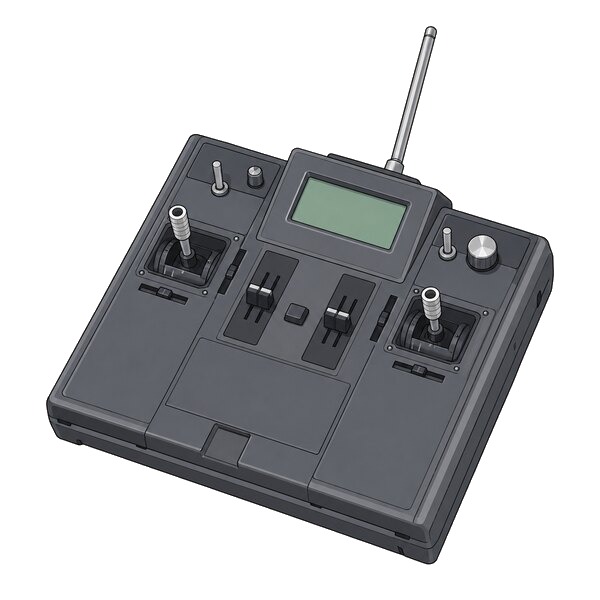

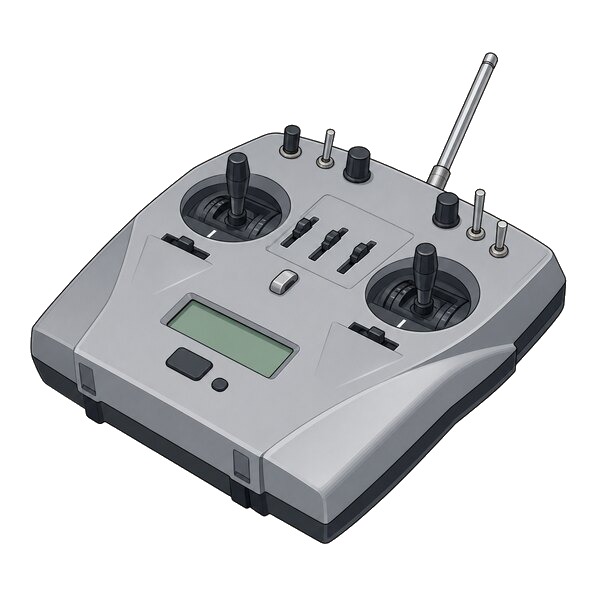

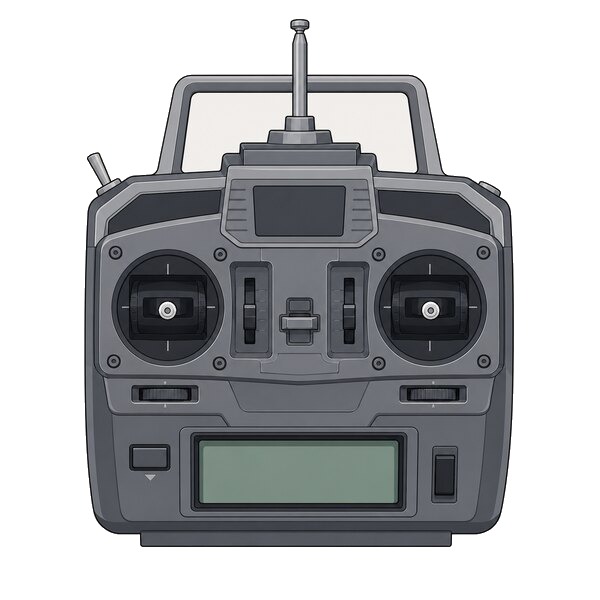

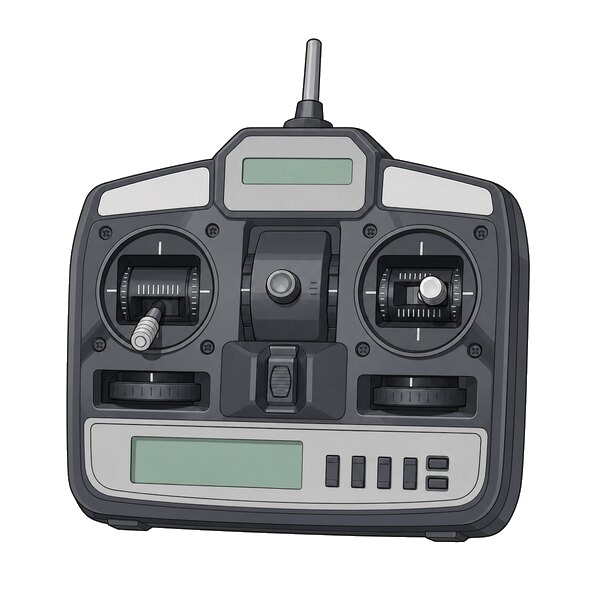

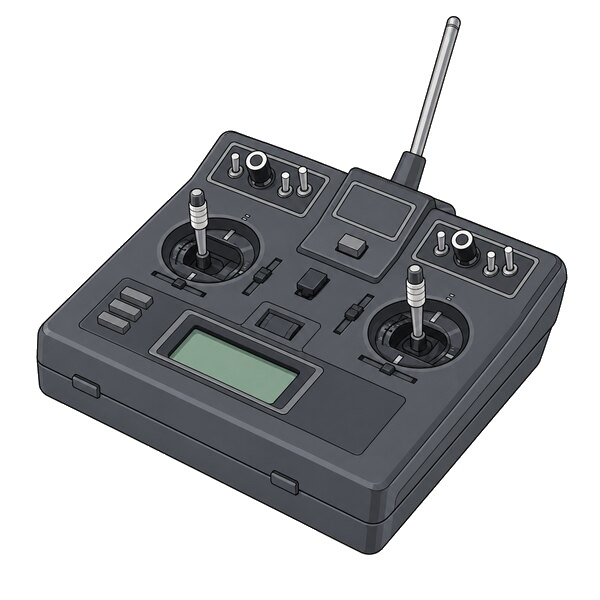

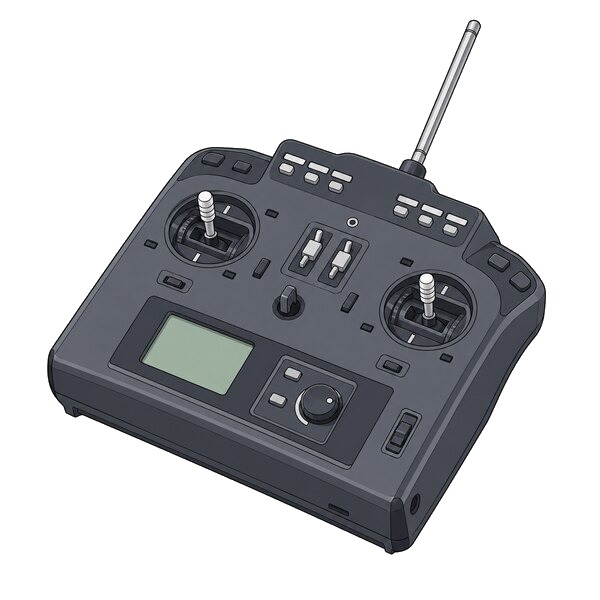

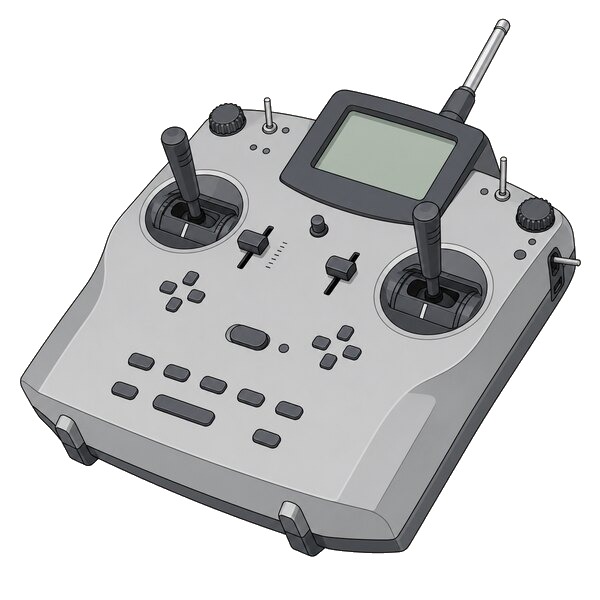

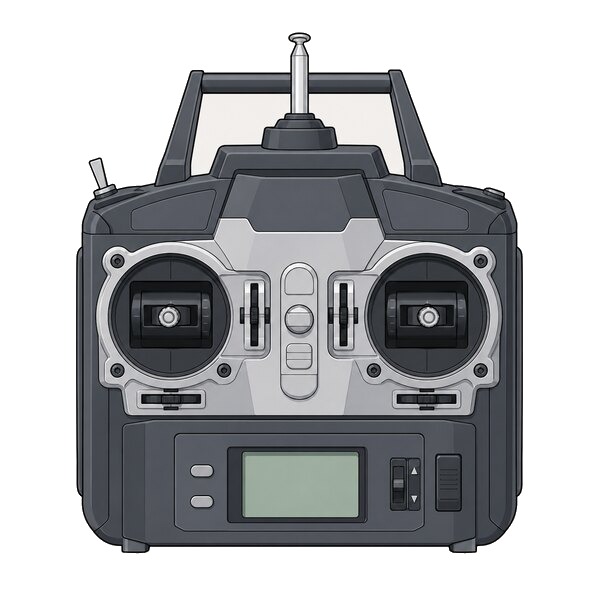

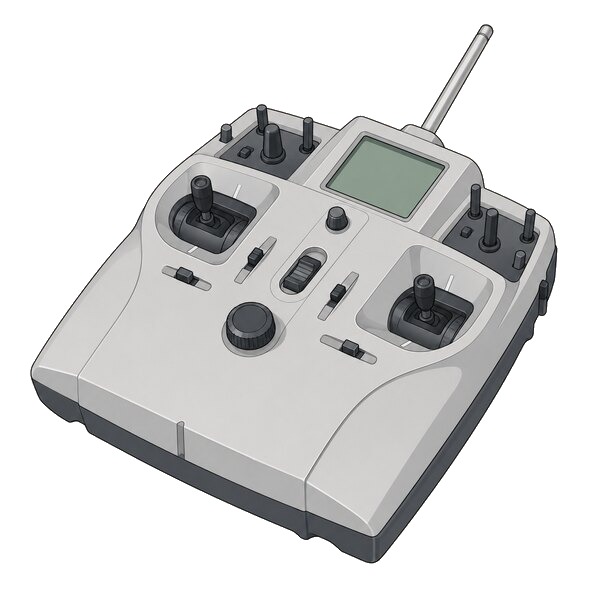

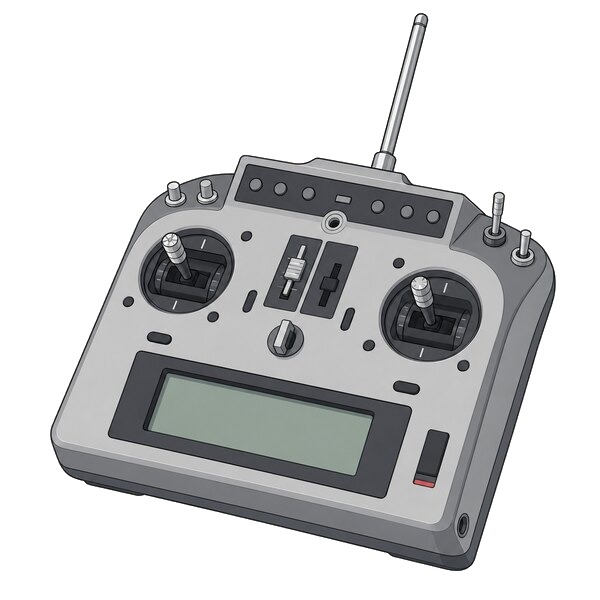

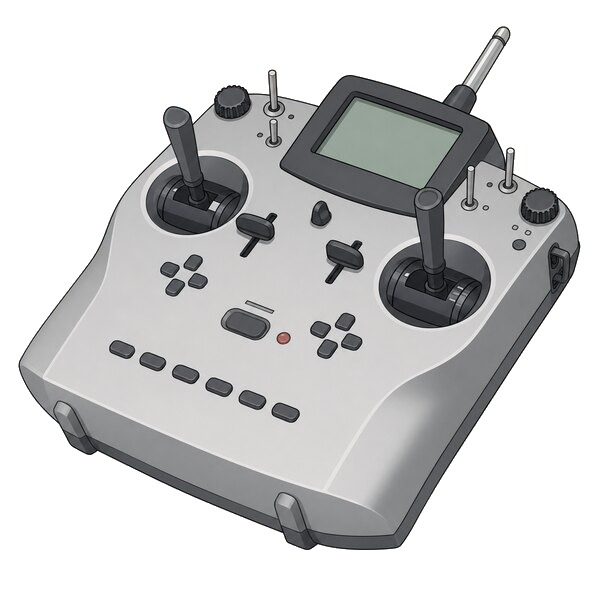

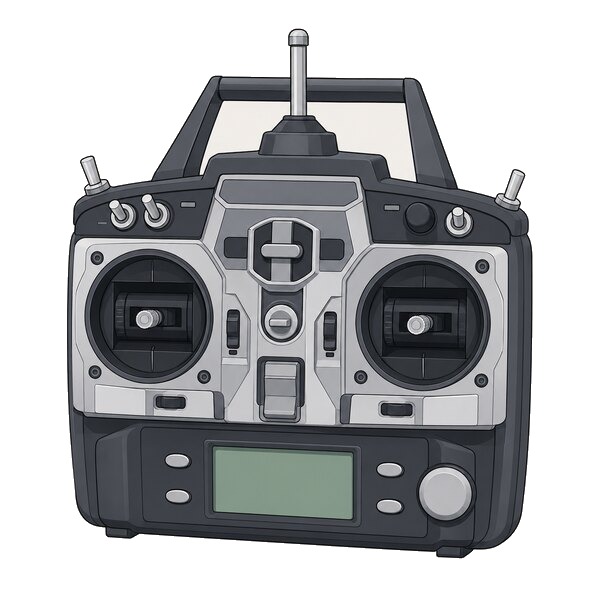

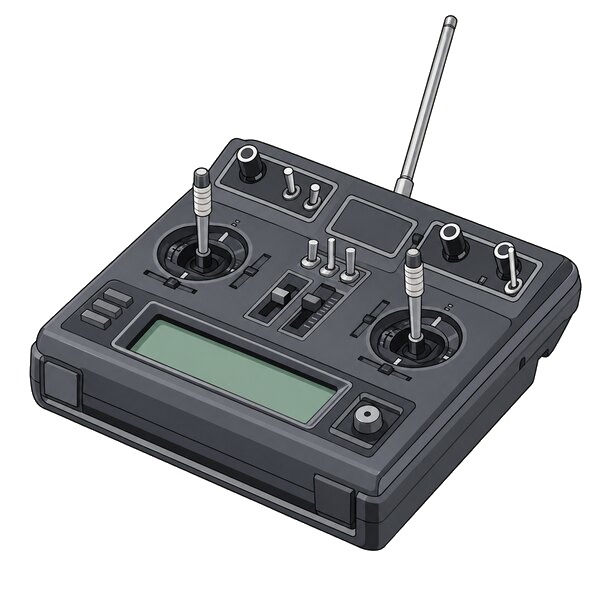

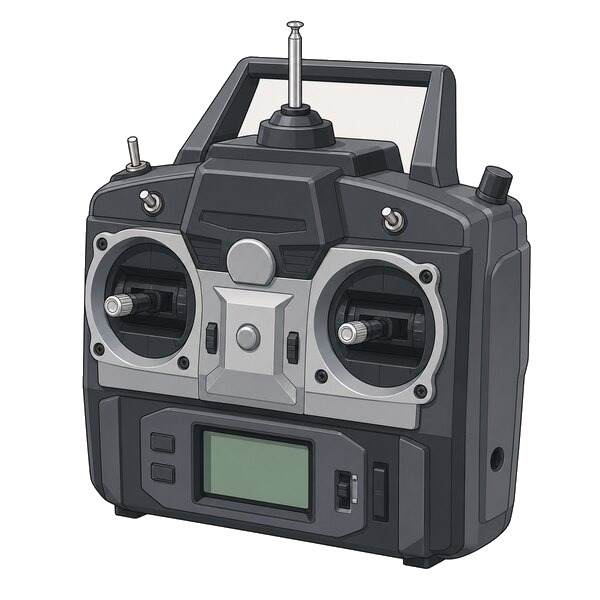

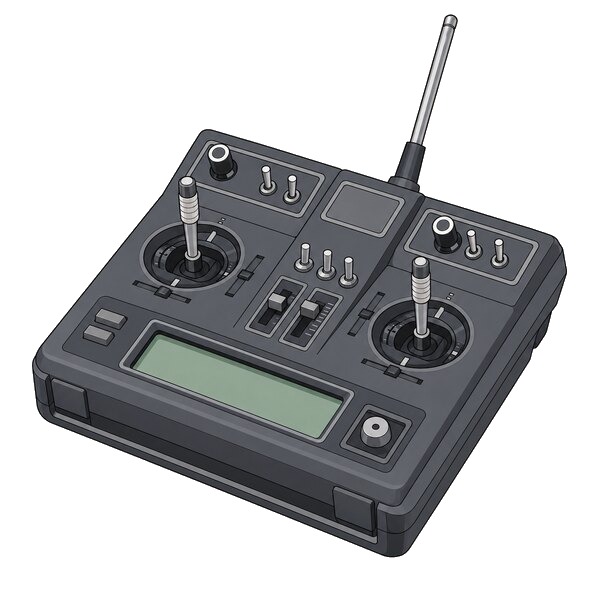

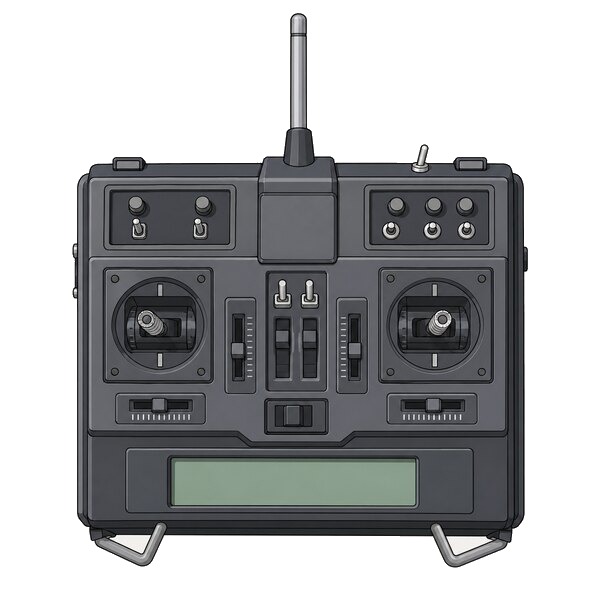

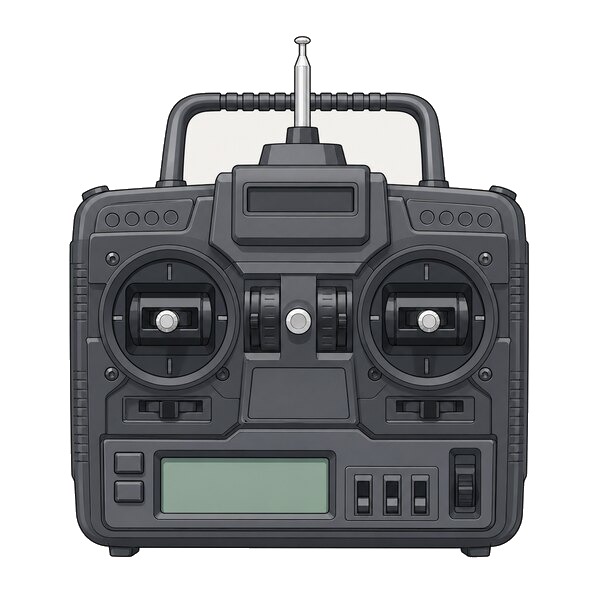

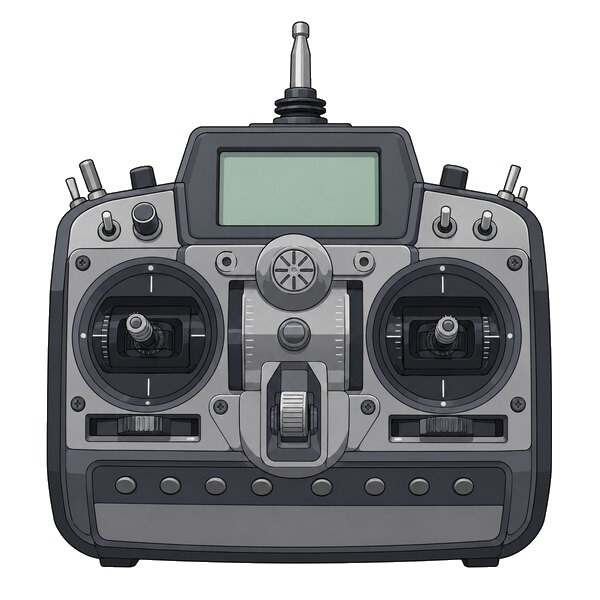

Multiplex	Futaba	Robbe	Graupner/ JR

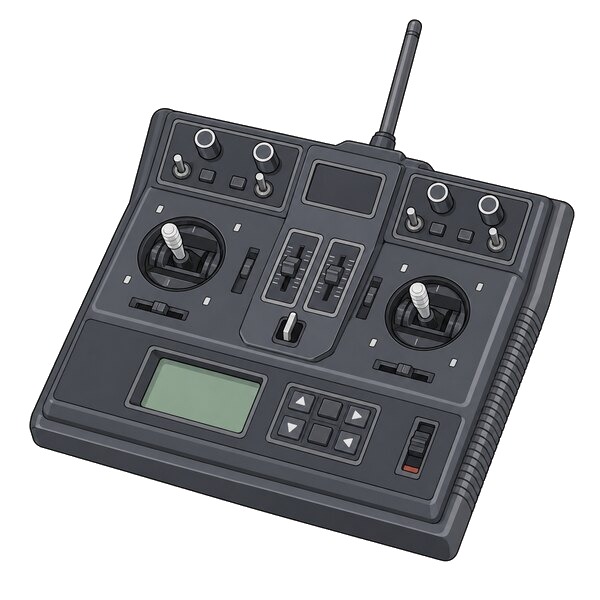

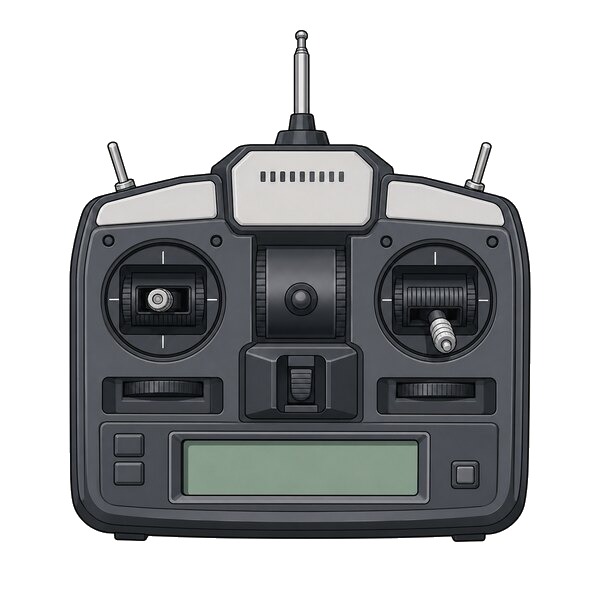

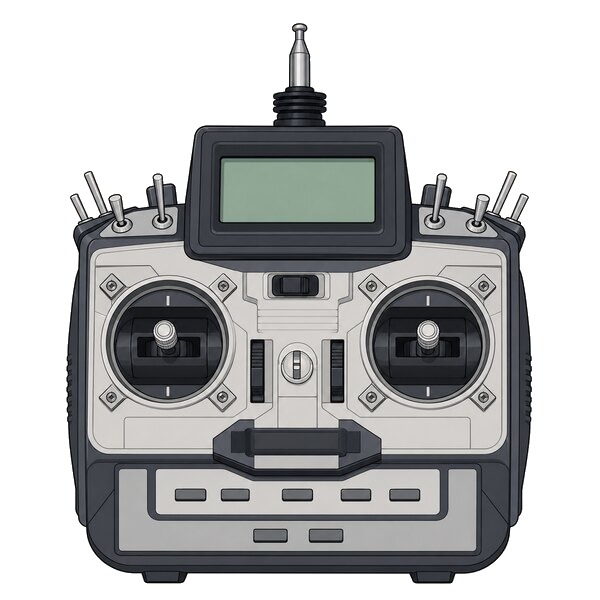

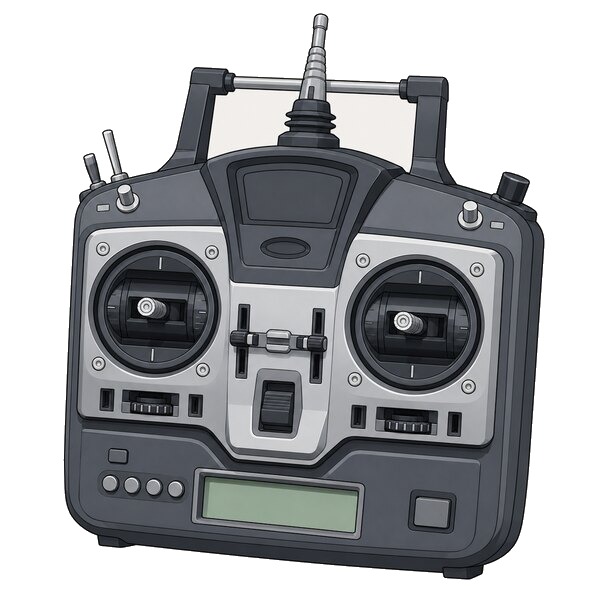

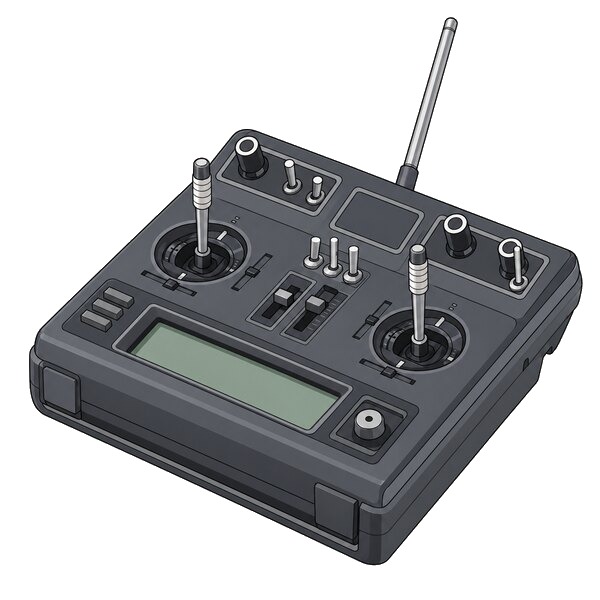

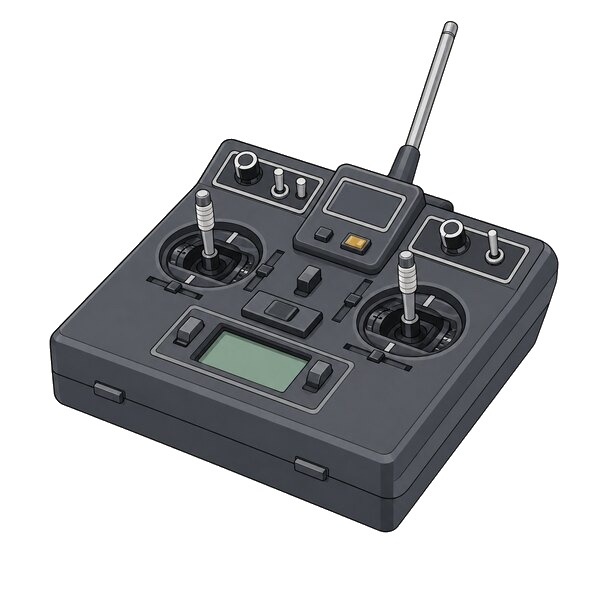

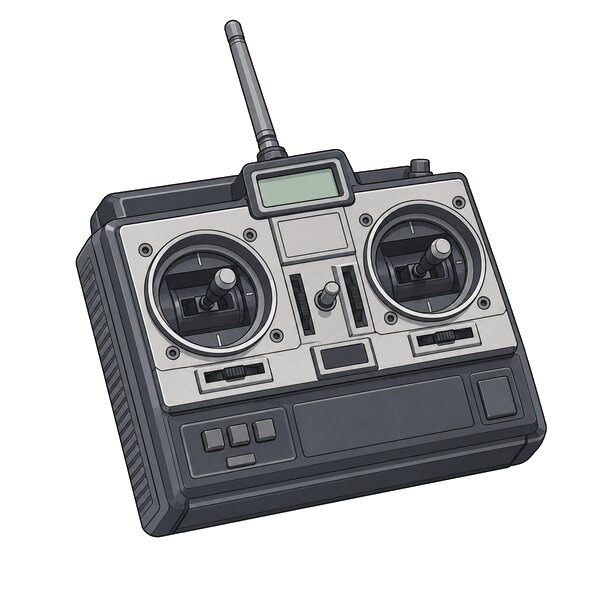

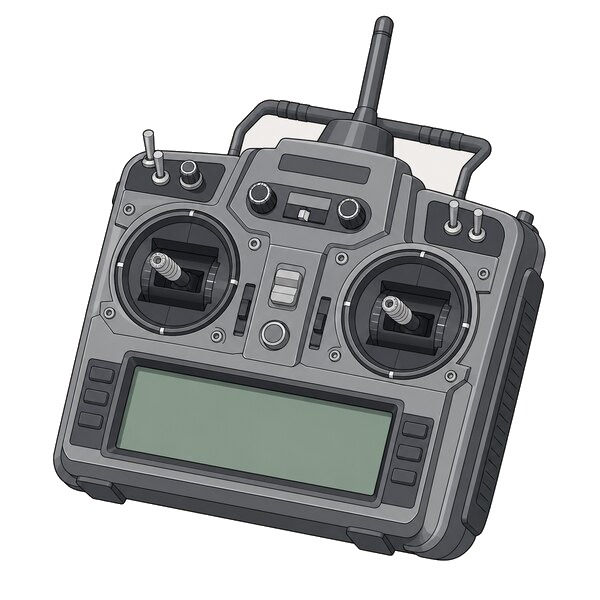

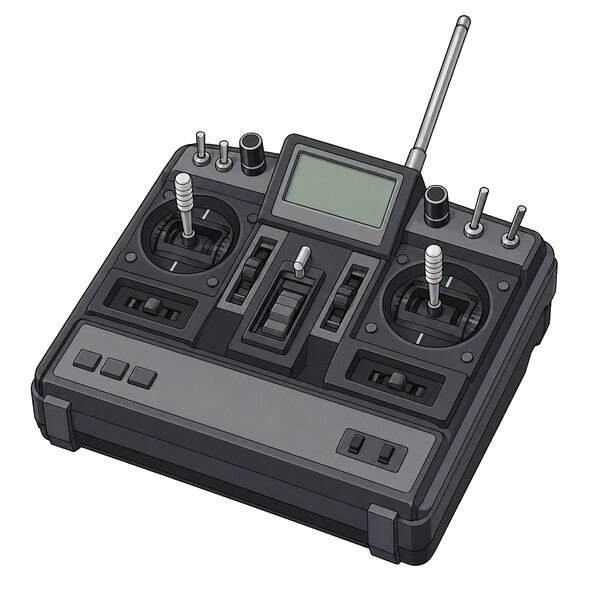

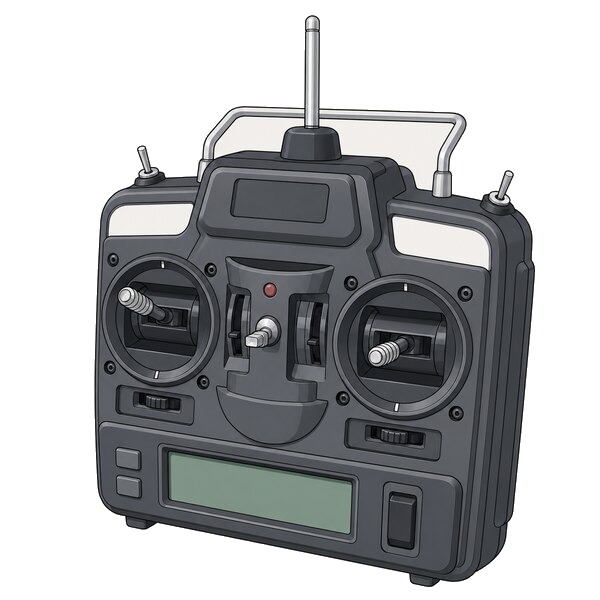

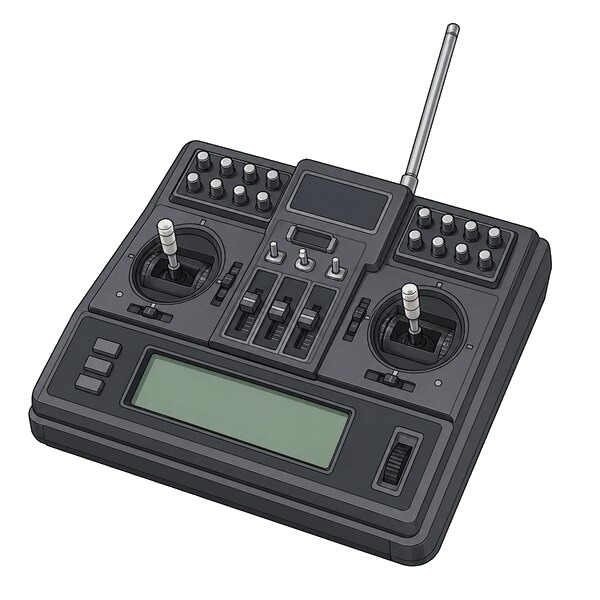

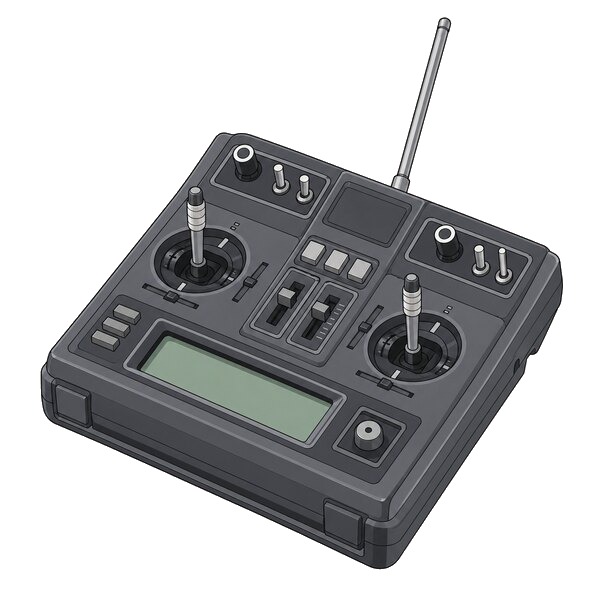

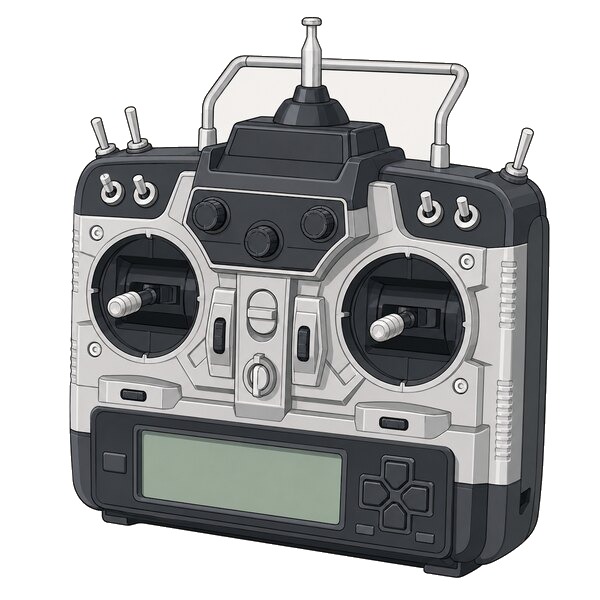

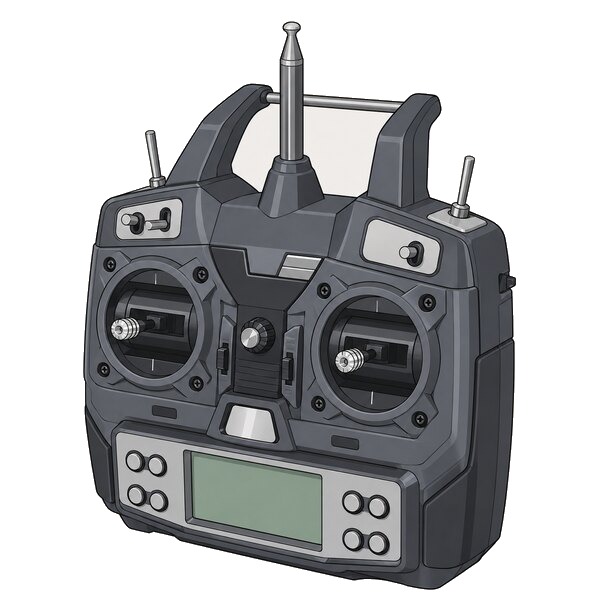

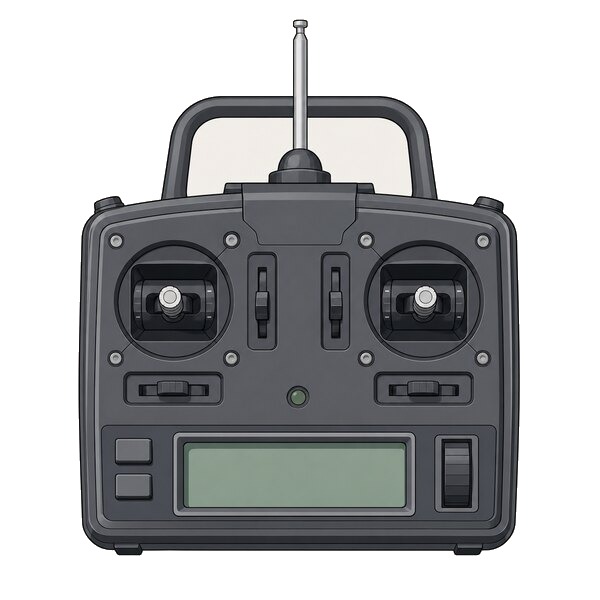

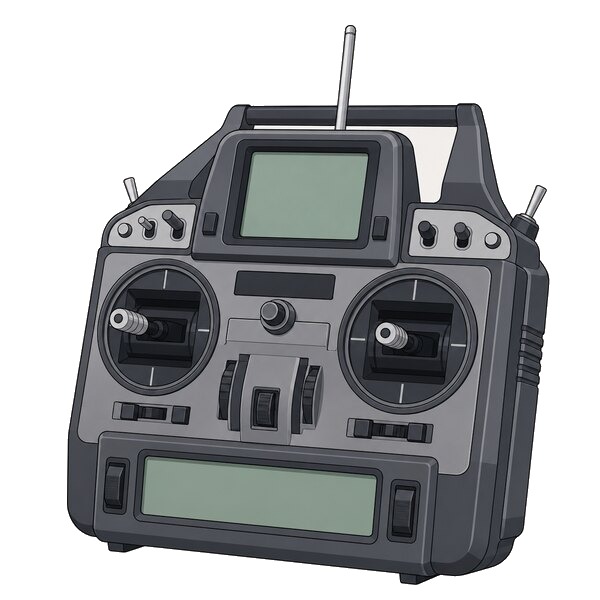

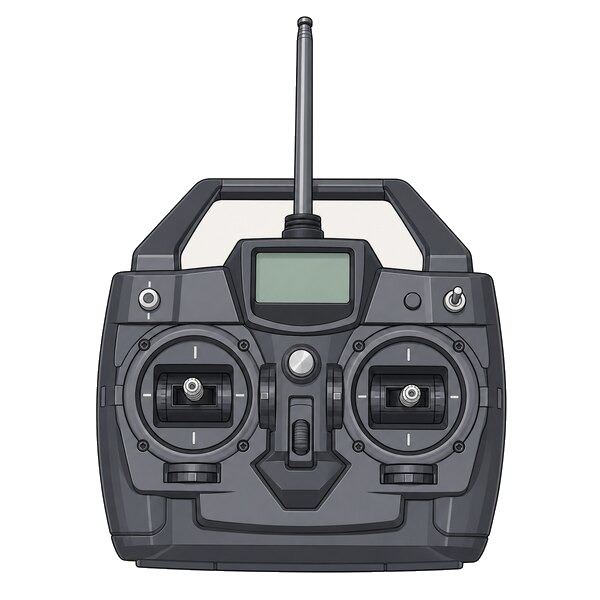

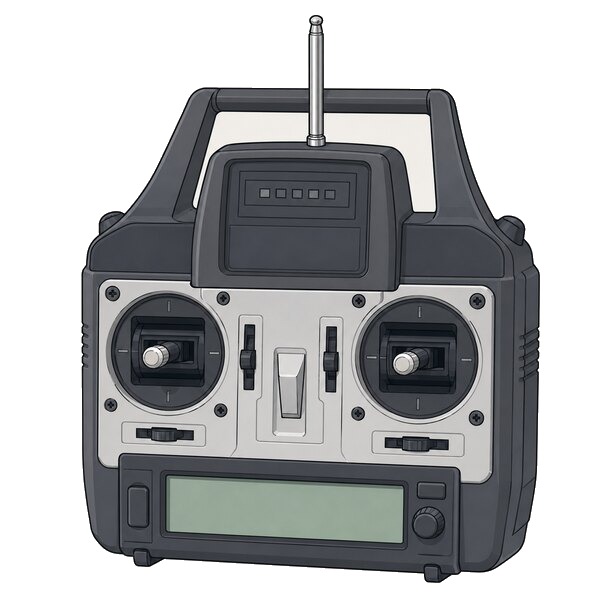

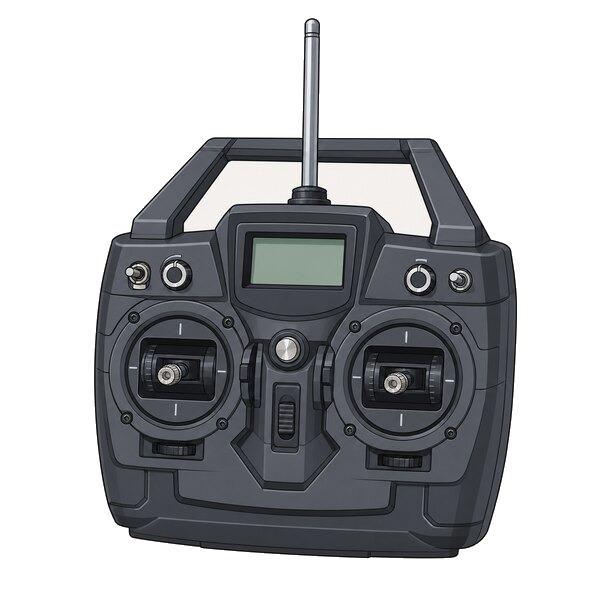

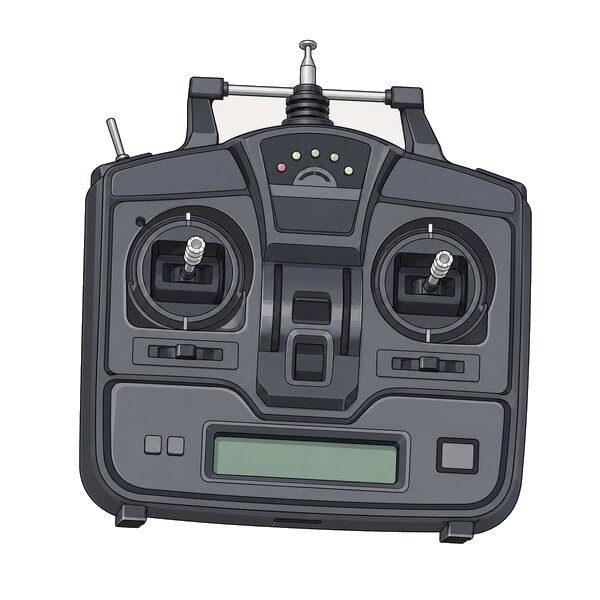

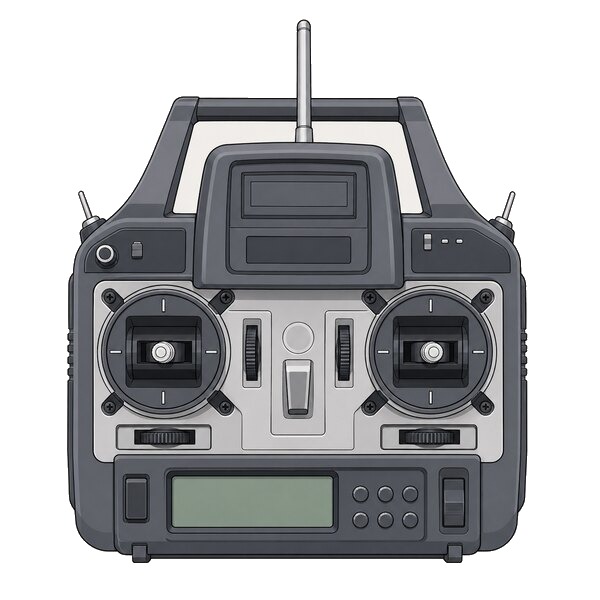

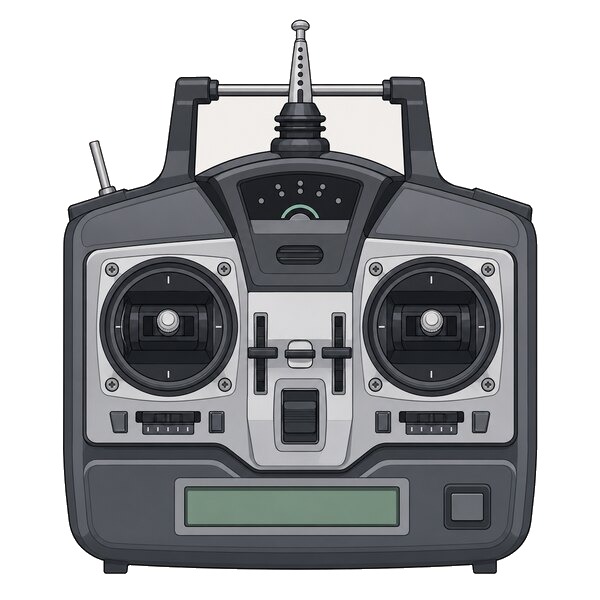

alle   DIN Buchse 5 polig 45° (180°), Steckseite Masse: 3 Signal: 4 3 mit 5 brücken (1: Bat+, 2: Bat+, 5: NC)   (DIN Buchse 7 polig: zusätzlich 6, 7 zum Kopieren bei großen Anlagen, 5-pol Stecker passt auch in 7-pol Buchse)   passender Stecker zur Buchse                 Hitec   Fokus 4, Eclipse 7, Flash 5, ..     DIN Buchse 6 polig 60°, Steckseite Masse: 0 = Abschirmung Signal: 4 3 mit 5 brücken ( 1: Bat+, 2: Signal ein, 5: Bat+, 6 : Masse)             Jamara   Compa x4+1 Trainer   DIN Buchse 6 polig 60°, Steckseite Masse: 0 = Abschirmung Signal: 4 3 mit 5 brücken ( 1: Bat+, 2: Signal ein, 5: Bat+, 6 : Masse)     Sender von Modell Calisto 4 pol mini DIN Buchse (ohne blaue Kontakte)   Masse: 9 Signal: 3 1+2 Einbuchtung für Plastikstift   4 pol mini DIN Stecker       Awesome R/C Product by Model Engines Sender E8 von Modell Twister CP 4 pol mini DIN Buchse, mit Standardfarben des Kabels   Masse: 5 PPM Signal: 1     E-Flite Sender 6-channel CCPM E8 von Modell Blade CP, Belt CP 4 pol mini DIN Buchse, mit Standardfarben des Kabels   Masse: 5 PPM Signal: 1	9ZAP/9ZHP, FF8/8UAP, FF7/7UAP, FC16, FC18, FC28, .. DIN Buchse 6 polig 60°, Steckseite Masse: 0 = Abschirmung Signal: 4 3 mit 5 brücken ( 1: Bat+, 2: Signal ein, 5: Bat+, 6 : +5V )     3PJ, T3PJ, .. Buchse für 3,5 mm mono Klinkenstecker Masse: 1 Signal: 2 3,5 mm mono Klinkenstecker     FX15, FX18, .. Buchse für 2,5 mm mono Klinkenstecker Masse: 1 Signal: 2   2,5 mm mono Klinkenstecker     4C, 7C, 9C, FF 4, FF 7, FF 9, T6EXA, Skysport T4YF weibliche Buchse, rechteckig 6 polig, Steckseite Masse: 2 Signal: 1 5 mit 6 brücken (3: NC, 4: Signal ein, 5: Bat ein, 6: Bat+)             Walkera WK-0701 4 pol mini DIN Buchse, mit Standardfarben des Kabels   Masse: 3 WK-701 PCM Signal: 2   Walkera 4-Kanal 4 pol mini DIN Buchse, mit Standardfarben des Kabels   Masse: 3 3 mit 4 brücken UART PCM Signal: 2 2 mit 1 kurz berühren um Signalausgabe zu aktivieren   oder PPM-Signal: Buchse für Quarz bei herausgezogenem Quarz Masse: 3 oder Ladebuchse   Walkera 22 E (35, 36, 39) 4 pol mini DIN Buchse, mit Standardfarben des Kabels   Masse: 3 PPM-Signal: 2     Walkera Sender des "Dragonfly R7C"   PPM-Signal: Buchse für Quarz bei herausgezogenem Quarz Masse: andere Quarzkontakt oder Ladebuchse	CM-Rex, Terra Top FMSS/PCMS, ..   DIN Buchse 5 polig 45° (180°), Steckseite Masse: 2 Signal: 1 (3: Bat+, 4: Signal ein, 5: Bat+)       Sanwa RD8000, RD6000, VG400, VG600, Radiant, Vanguard PPM, ..   DIN Buchse 5 polig 45° (180°), Steckseite Masse: 2 Signal: 3 (4: Bat+, 5: Signal ein)     Stylus, M 11, .. 4 pol mini DIN Buchse (ohne blaue Kontakte)   Masse: Abschirmung Signal: 7 1+2 Einbuchtung für Plastikstift   4 pol mini DIN Stecker     M Zechs, ..   Buchse für 3,5 mm stereo Klinkenstecker Masse: 2 Signal: 1 3: NC   3,5 mm st. Klinkenstecker       Kyosho   Caliber M24 Sender weibliche Buchse, rechteckig 6 polig, Steckseite Masse: 2 Signal: 1 5 mit 6 brücken (3: NC, 4: Signal ein, 5: Bat ein, 6: Bat+)	FM 314, mc-10, mc-12, mc-14, mc-15, mc-16, mc-16/20, mc-18, mc-20, mc-22, mc-24, FM4014, ..   Europäisches HF-Teil und Schülerbuchse: JR Quattro, JR 9x, X-347, X-387, X-388, X-756, X-3810, ..   Buchse für 3,5 mm stereo Klinkenstecker Masse: 2 Signal: 1 3: NC   3,5 mm st. Klinkenstecker     alle MX-Sender mit DSC-Buchse: MX-12, MX-16, MX-22, mc-19 (mit DSC-Buchse)   Amerikanisches HF-Teil und Schülerbuchse: X-347, X-387, X-388, X-756, X-3810, .. Buchse für 3,5 mm mono Klinkenstecker Masse: 1 Signal: 2   3,5 mm mono Klinkenstecker     Micro 47G 4 pol mini DIN Buchse (ohne blaue Kontakte)   Masse: Abschirmung Signal: 7 1+2 Einbuchtung für Plastikstift   4 pol mini DIN Stecker       Spektrum 2,4 GHz   DX 7   DSC-Buchse für 3,5 mm mono Klinkenstecker Masse: 1 Signal: 2   3,5 mm mono Klinkenstecker       Lexors     Nova4, Nova6   Buchse für 3,5 mm stereo Klinkenstecker Masse: 1 Signal: 2 3: NC   3,5 mm st. Klinkenstecker       T2M   Sender E-Fly Buchse für 3,5 mm mono Klinkenstecker Masse: 1 Signal: 2   3,5 mm mono Klinkenstecker

Alle Buchsen von der Steckseite/außen betrachtet = Sicht auf Lötseite der entsprechenden Stecker; blaue Brücken dienen zur Abschaltung des HF-Teils. Das HF-Teil soll im Schüler-/Simulatorbetrieb abgeschaltet werden, weil keine störende Antenne an den Sender gesteckt wird und deshalb die erzeugte Energie nicht abgestrahlt wird, was zur Erhitzung und Zerstörung des HF-Teils führen kann.

Ihr Sender hat keine Schülerbuchse..

..oder ist nicht nicht für den Lehrer-/Schülerbetrieb vorgesehen, soll aber an den PC angeschlossen werden. Das ist möglich, wenn der Sender PPM benutzt. Mit folgenden Schritten kann man das herausfinden und den Sender nachrüsten:

• Schalten Sie den Mikrofoneingang Ihrer Soundkarte als Eingangsquelle auf die Lautsprecher. Prüfen Sie mit einem Mikrofon nach, ob das funktioniert.

• Löten Sie an einen 3,5 mm stereo Klinkenstecker 2 Drähte (an Kontakt 1 und Kontakt 3 siehe Graupner Stecker Abbildung).

• Bei eingesteckten Kabel und geöffnetem, eingeschalteten Sender berühren Sie mit den Kabelenden Kontaktstellen im Sender. Wenn ein brummendes Geräusch über die Lautsprecher zu hören ist, das sich bei Knüppelbewegung leicht verändert, haben Sie das PPM-Signal gefunden. Masse ist meist der Minus Pol der Batterie und PPM-Signal eine der Leitungen, die von der Platine zum HF-Teil führt.

• Kleines Loch in das Sendergehäuse bohren und z.B. eine 3,5 mm stereo Klinkenbuchse am Gehäuse befestigen und mit Masse und PPM-Signal verbinden

weitere Infos:

das gefundene PPM-Signal einer Graupner mc22 in Oscilloscope dargestellt

Hinweise:

• Das Nachrüsten eines Senders geschieht auf eigene Gefahr.

• Vorsicht beim Suchen des PPM-Signals im angeschalteten Sender, keine Kurzschlüsse verursachen

• Die selbst gebaute Buchse mag mit dem RC-Interface gut funktionieren, aber nicht im Schülerbetrieb mit einem anderen Sender als Lehrer. Hier können ohne weitere Kenntnisse beide Sender beschädigt werden.

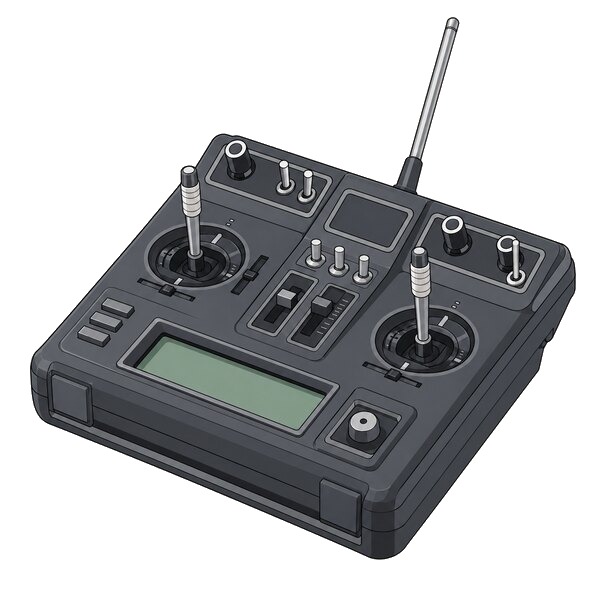

Nachrüst-Beispiel 1 - Graupner mc 15

Da für die mc15 ein Schülermodul angeboten wird, sollte auch das Nachrüsten kein Problem sein. Schnell ist das PPM-Siganal ausfindig gemacht:

Eine passende Buchse sieht so aus, die Bauteile sind leicht vom Versandhandel oder im Elektronikladen zu bekommen:

Die Schutzwiderstände sind sinnvoll, falls ein Kurzschluss durch einen fehlerhaften Stecker passiert.

Nachrüst-Beispiel 2 - Graupner FM 314

Eine günstige, gebrauchte FM314 eignet sich optimal für Flugsimulatoren und als Schülersender. Leider bietet der Hersteller keine Schülerbuchse an, sie kann aber mit den gleichen Teilen wie bei der mc15 leicht nachgerüstet werden.

Die FM314 gibt es in 2 verschiedenen Versionen, die sich äußerlich aber nicht unterscheiden.

Wie bei der mc15 werden die Signale so über die beiden Widerstände mit der stereo Klinkenbuchse verbunden, dass bei einem hineingesteckten Klinkenstecker an der Spitze das PPM-Signal und in der Mitte GND anliegt.

Hier handelt es sich um die FM314 v2.

Auf der Platine rechts neben den Anschlüssen für die Knüppelpotis befindet sich die 5-polige Stiftleiste. Masse ist der oberste Stift, PPM-Signal der 4. Wie bei der mc15 wird Masse über einen 100Ohm Widerstand mit dem mittleren Kontakt der 3,5mm stereo Klinkenbuchse verbunden und das PPM-Signal über 120Ohm  mit dem hinteren Kontakt.
