IO-Platine

IO-Platine

Steuerzentrale für Servo-, Empfänger- und Schaltanwendungen

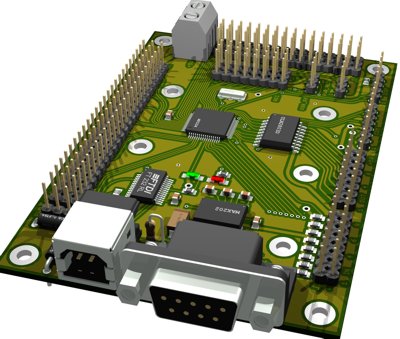

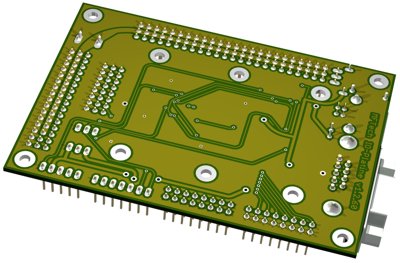

CAD-Modelle

technische Infos

• Getrennte Steuerung von 20 Servos über den PC

• Maximaler Servostrom 15 A / 30 A

• PC-Kommunikation über RS232 und USB/Virtual Com Port

• Einlesen von 8 Servopositionen des RC-Empfängers

• Schalten von 8 binären Leistungsausgängen mit je max. 0,5 A

• Einlesen von 8 binären Eingängen

• updatefähige Firmware

• Software Development Kit (SDK) mit Firmware-Quellcode für eigene Erweiterungen verfügbar

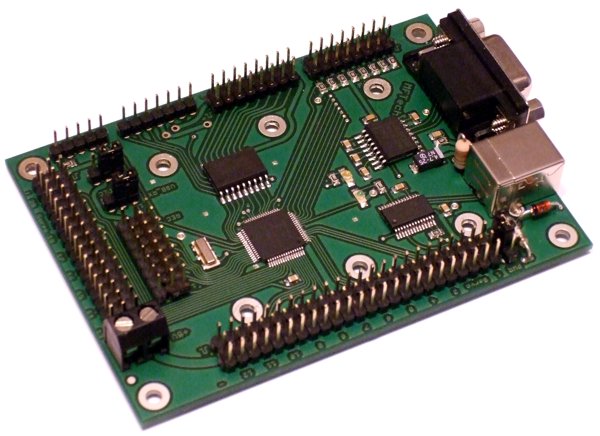

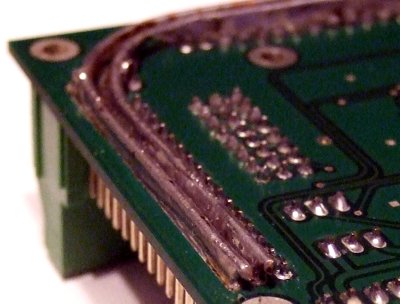

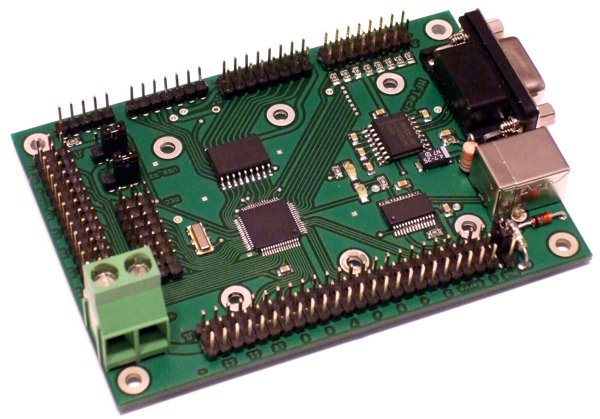

Variante mit max. Servostrom 15 A, 30 A und Stromschiene bei Variante 30 A

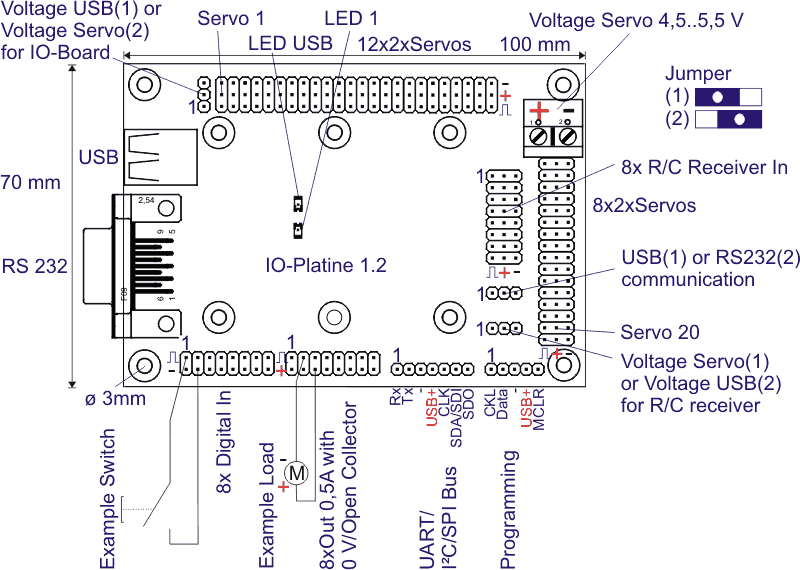

Anschlüsse

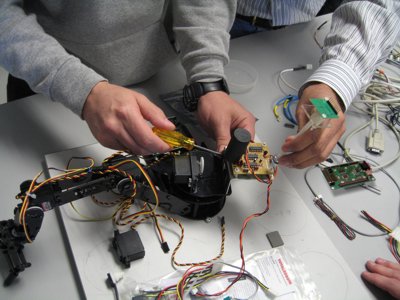

Anwendungsbeispiele

• Ansteuerung der Servoantriebe von Robotern über den PC

• Digitale Verarbeitung von RC-Signalen

• Aufzeichnen der Knüppelbewegungen des RC-Senders am PC

• Fernschalten von 8 Verbrauchern über den RC-Sender

Dokumentation

Weitere Details zu Anschlüssen, Treiber, Protokolle, Struktur der Firmware sind in der Quellcode-Dokumentation zu finden: http://www.mftech.de/doc_io_board
